Conducta de sub manometru trebuie să fie îndoită. Majoritatea oamenilor nu știu motivul!

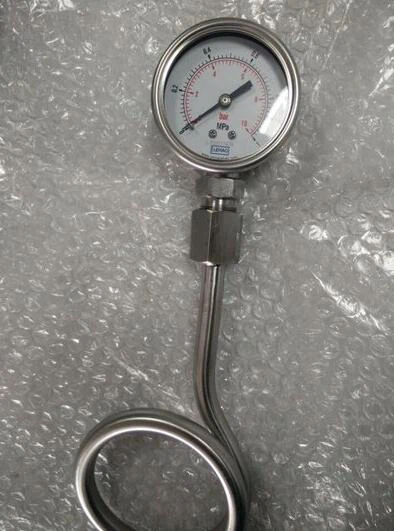

Conducta de sub manometru trebuie să fie îndoită. Mulți oameni îl văd în fiecare zi, dar de fapt mulți oameni nu îl înțeleg. Multe dintre aceste conducte sunt numite conducte tampon de presiune, care sunt folosite pentru a conecta manometrul și echipamentul sau conducta măsurată de manometru. Acestea sunt utilizate pentru a tampona impactul instantaneu al mediului măsurat asupra conductei cu arc a manometrului. Ele pot proteja bine structura mecanică a afișajului digital sau senzorul de presiune de deteriorare și pot prelungi durata de viață. Există multe tipuri de țevi, așa că este necesar să selectați țevi tampon din diferite materiale pentru a măsura diferite medii, astfel încât să se asigure acuratețea măsurării și funcționarea normală a sistemului de măsurare. Acest cot se numește condensator sau sifon, Conform instrucțiunii 6.4 din instrucțiunile de instalare a instrumentului de măsurare a presiunii / presiunii diferențiale HK03, racordul conductei Atlas (ediția hg/t20581-2012), „pentru abur și alte gaze fierbinți condensabile, iar când temperatura mediului depășește 60 de grade, manometrul instalat local va folosi desenul de instalare cu țeavă de condensare (sau sifon) în scopul pasivării mediului de gaz pentru a preveni deteriorarea instrumentului. Desigur, proiectarea instalării instrumentului sh/t3104 specificația are și instrucțiuni similare.
Cei care au fost în uzine petrochimice ar fi trebuit să vadă că manometrele pe alocuri sunt echipate cu tuburi tampon de presiune, iar unele locuri nu sunt echipate cu ele. De fapt, toate au anumite motive. Majoritatea manometrelor utilizate sunt manometre cu tub elastic cu arc. Există trei tipuri de măsurare a presiunii. Presiunea măsurată este relativ stabilă, iar limita superioară a manometrului este de aproximativ 4/3 din presiunea maximă măsurată. Presiunea măsurată fluctuează foarte mult, iar limita superioară a manometrului este de aproximativ 3/2 ori mai mare decât presiunea măsurată. Presiunea măsurată este în situația cu vibrații mari, cum ar fi presiunea de ieșire a pompei. Limita superioară a manometrului de măsurat este de aproximativ 1,7 ori mai mare decât presiunea măsurată. Cotul contorului are efectul de disipare a căldurii, dar elimină influența temperaturii ridicate asupra manometrului nu prin disiparea căldurii, ci prin blocarea convecției. În cazul disipării căldurii, ar trebui să existe unul, două, trei, patru și alte tuburi de disipare a căldurii cu ture diferite în funcție de temperatură. Deci utilizarea îndoirii mesei nu este disiparea căldurii! Dacă nu credeți, încercați o țeavă dreaptă cu aceeași lungime ca și circumferința țevii inelare - în țeava dreaptă verticală, mediul de temperatură înaltă va transfera în curând căldură către manometru prin convecție.
